KATO EH500。台車の外し方(捻ったら壊れます)。
CATEGORY[Nゲージ]
コメント[ 0 ]
2017年08月10日08:25
昨夜は失礼しました。実は頭を抱えていた問題が見事に解決。嬉しくて飲み過ぎちゃったんです(汗)。
その理由は今日のタイトル。ネットで調べても全然ヒットしなかったんですね。
とりあえず昨日の続きです。

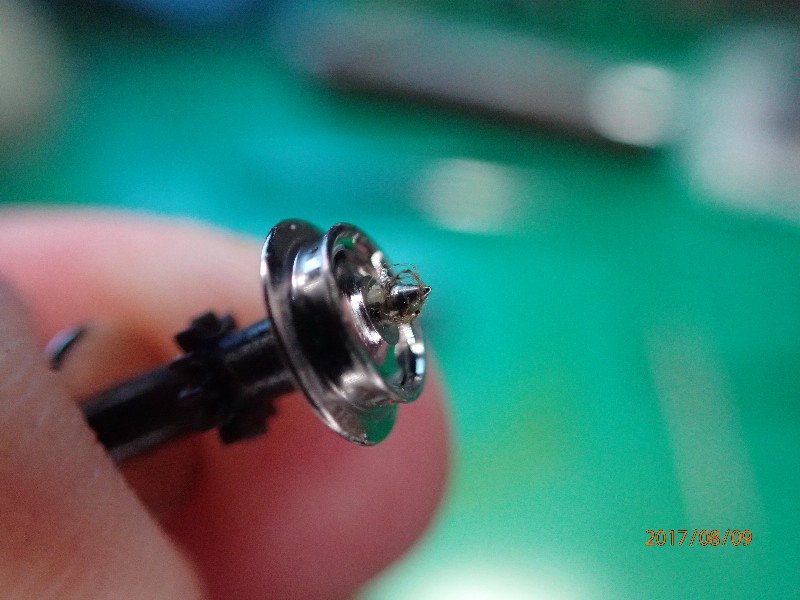

車輪のシャフト先端もこの状態。此処は電流を流す大事な部分です。汚れていては集電不良が起きて当たり前です。
動力車の整備を終え、レール上での試走(動力車だけ)。あまりにもの好調にニコニコ。交差線路を超スローで通過。室内灯はチラともしない。

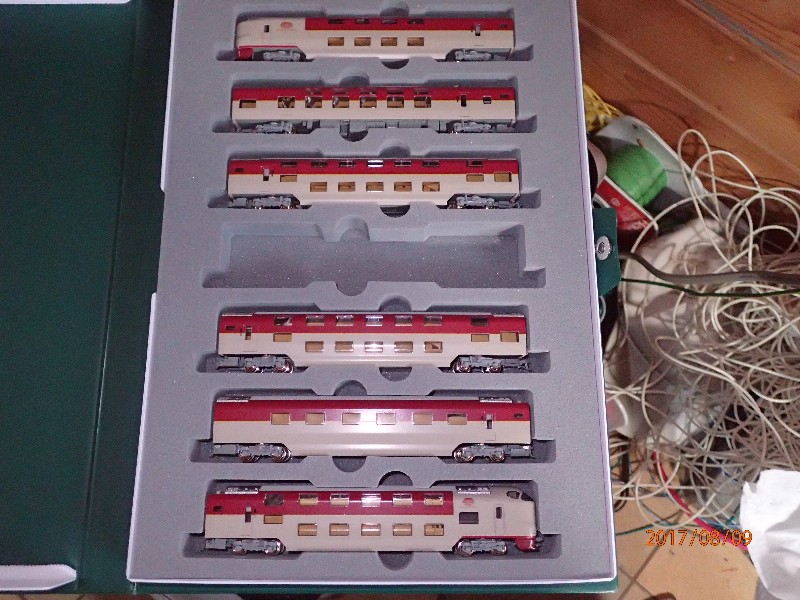

此れを見たら285系全車両整備です。
残りの車両は動力が無いので鼻歌交じりで整備。
終えたらレールの上でキッチリと接続して試走。
走行音も凄く静かになり室内灯も綺麗に・・・・・・。

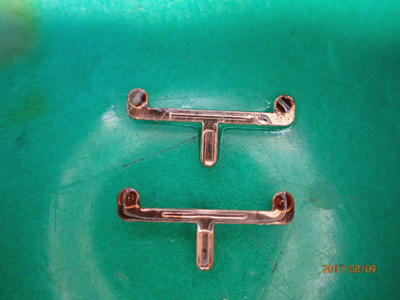

集電不良の原因のほとんどは、台車内の車輪シャフトと集電板の接触不良の様な気がします。
確実に新品よりも調子が良いですから。

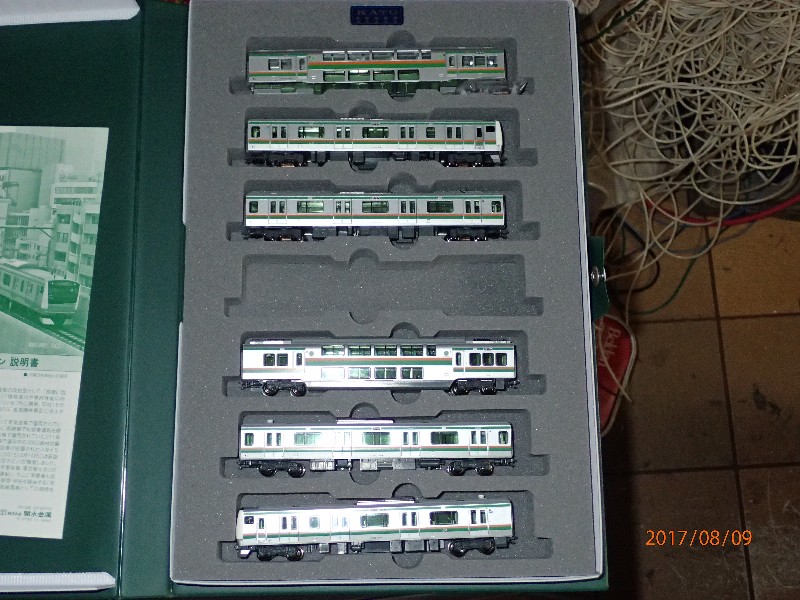

調子に乗って、この世界に入って最初に買ったE233系も整備(トラクションタイヤの取り付け)。
当時、殆どの動力車のトラクションタイヤを外しちゃったんですね。平坦路でしたから平気でしたけど、今度の線路は勾配が有る。勿論レイアウトを作る時にも勾配は作るつもり。
タイヤの無いDD13が、スリップをして全然登れなかったのを経験したピンキー君は、全ての動力車にタイヤを戻します。

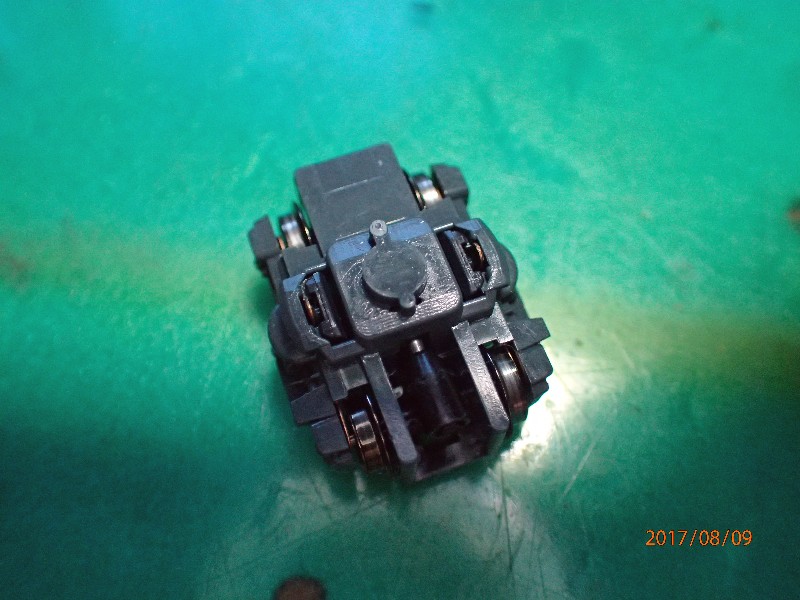

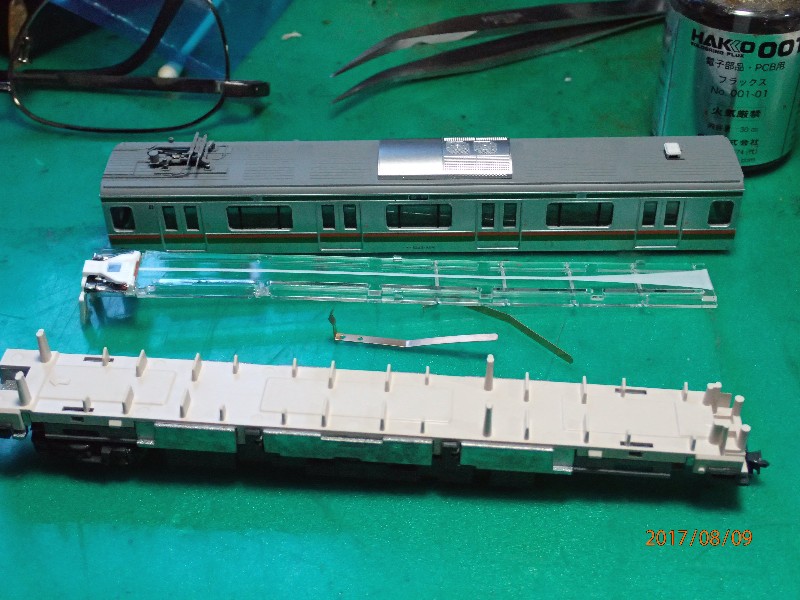

動力車から整備します。

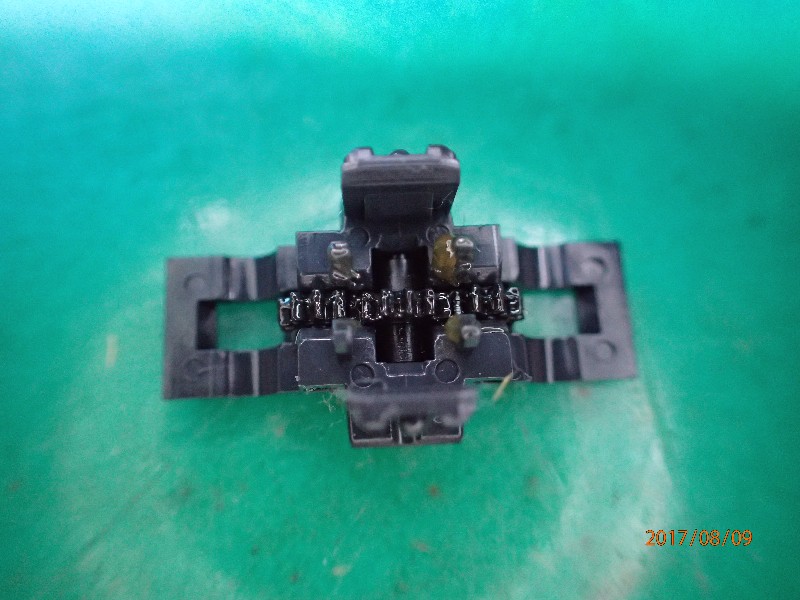

ハハ、何回見ても此れじゃ走らないよね。
で、私見。233系や285系、此れを購入した当時の僕のスキルは丸ッ切り無かった。結果室内灯を取り付けるのにも四苦八苦。

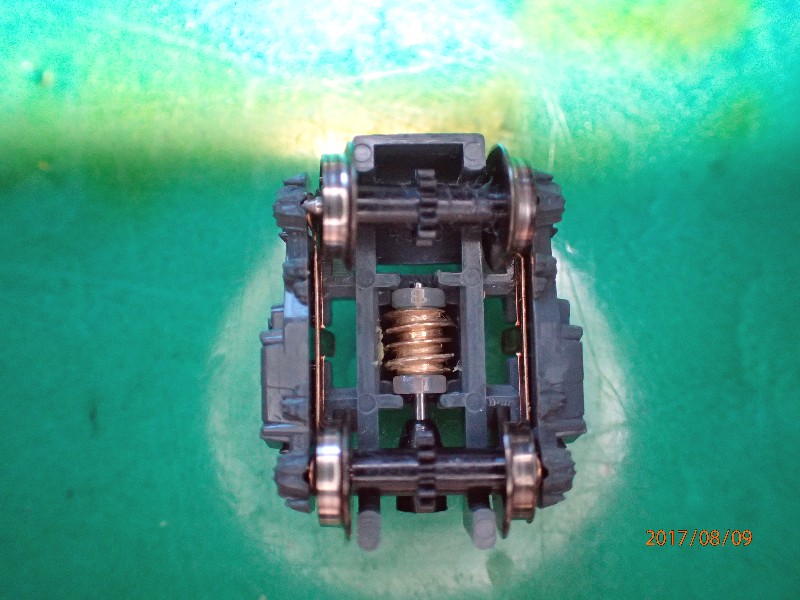

台車を外しての整備なんてとんでもなく・・・・・。
つまりこの両列車の台車を外したのは初めてです。

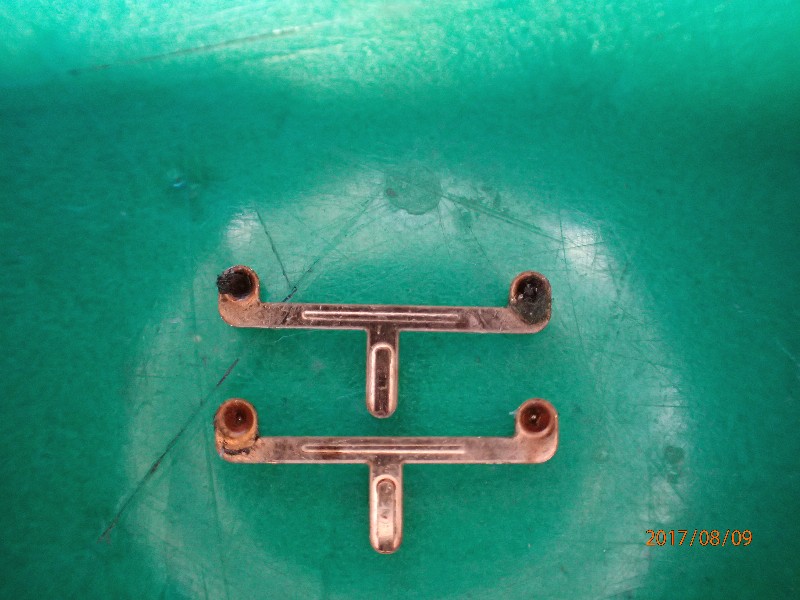

汚れを爪楊枝でほじくり出します。如何見てもオイル分が混じっている。それもグリス(低質の)。工場での組み立て時に、この部分にグリスを塗っているのかな?
此処はグリスではなくオイルだと思うんだけど・・・・・・。

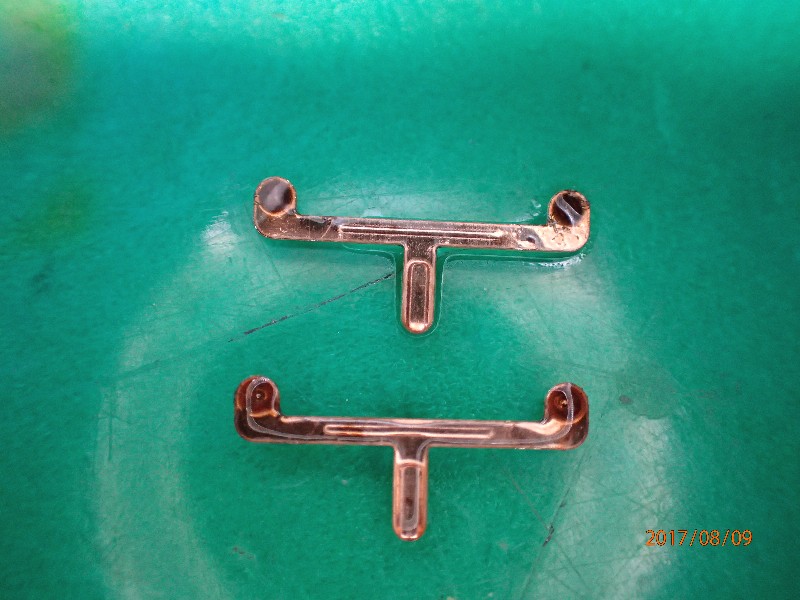

汚れをほじくり出したら・・・・。
穴の中にKATOのユニクリーナーを満たし、残ったグリスを溶かし綿棒で拭き取ります。
その後接点潤滑剤をほんの少量垂らし、元通りに組み立て。
オット、ギヤへのグリスアップも忘れずに・・。
此れを全車両に行います(285系も同じ整備をしました)。
新品時からモーター音(ギヤ音)が気に成っていた233系。勿論静かに成りました(ウソみたいに、笑)。
まあ此処迄は僕の最近のスキルでは難しい作業では有りません。
頭を悩ませているのがEH500(大好きな機関車)。コイツもタイヤを外しちゃったんですね。
取り付けたいのですが台車が外れない。
ネットで調べたらヤフー知恵袋に一件だけ有ったんだけど、その答えは・・・。
『台車を持ってよじる。』
その程度は僕もやったんだけど外れない。これ以上力を加えたら壊れるな・・・。
外れる場合は若干グニャッとした感触が有ります。ガチッとした感触なんです。これは違う・・・・。
後方車両からも集電が出来る様に改造をしましたので、ボディーを外すの迄は出来ます。
とりあえずボディーを外してジックリと観察。
ライトユニットを取り外し、導電板も外します。

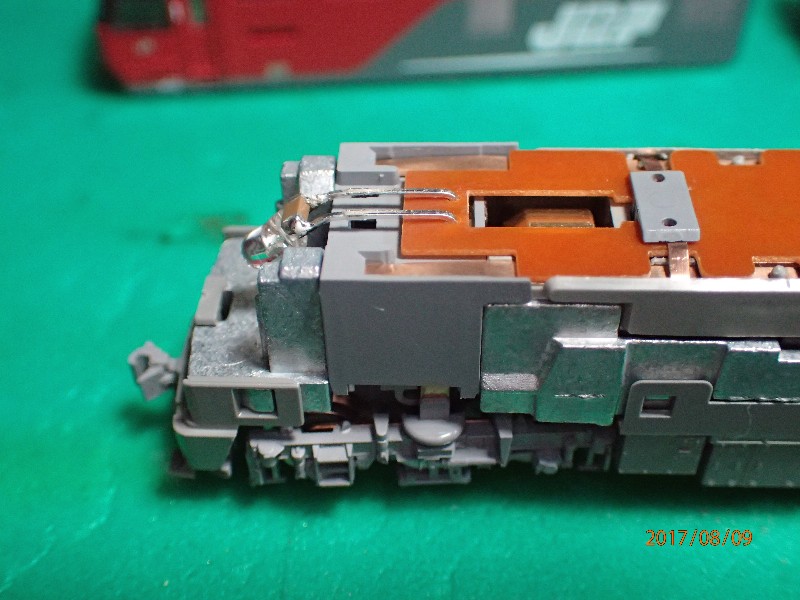

写真のグレーのパーツ、左右下側に其々2個の小さな爪で止まっています。
此れを開き取り外します。
外すとこの景色。

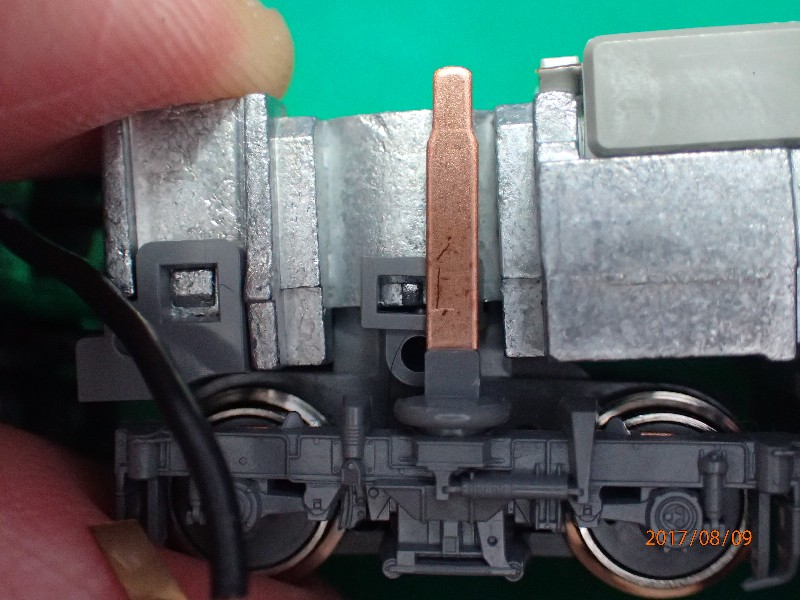

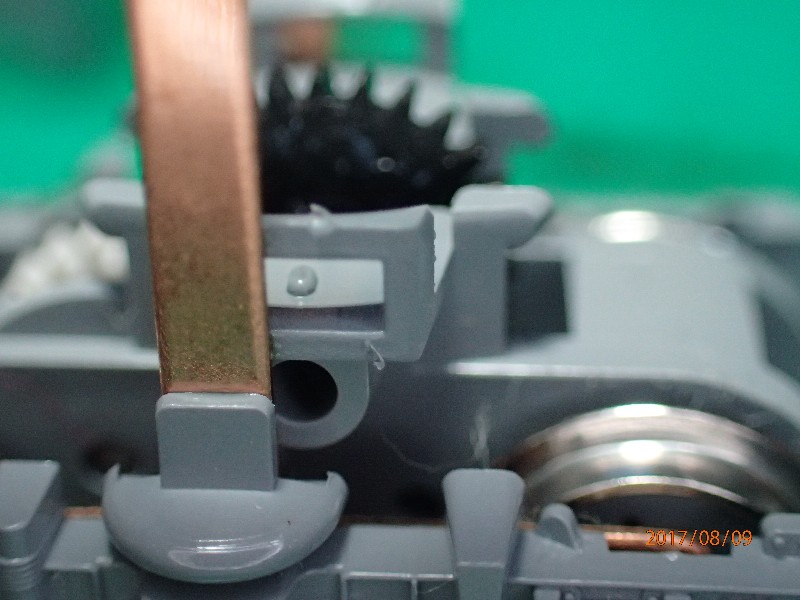

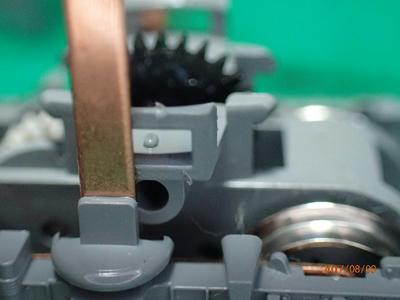

台車から上に伸びている集電板の奥に、台車を止めている小さなでっぱりが見えるでしょうか?

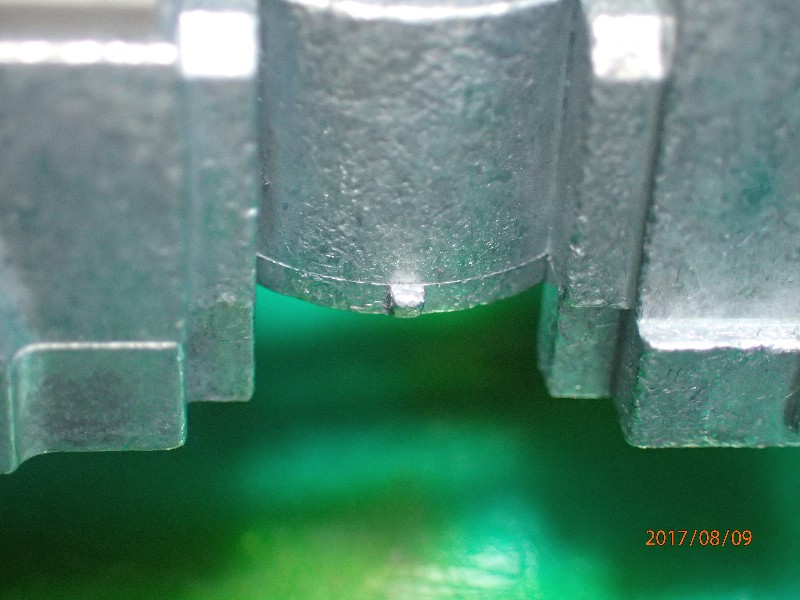

台車を外すとハッキリと見える出っ張り。これが台車を止めているのです。
このでっぱりが見える周りの窓の部分(台車の一部)をそっと浮かすと簡単に台車が外れます。

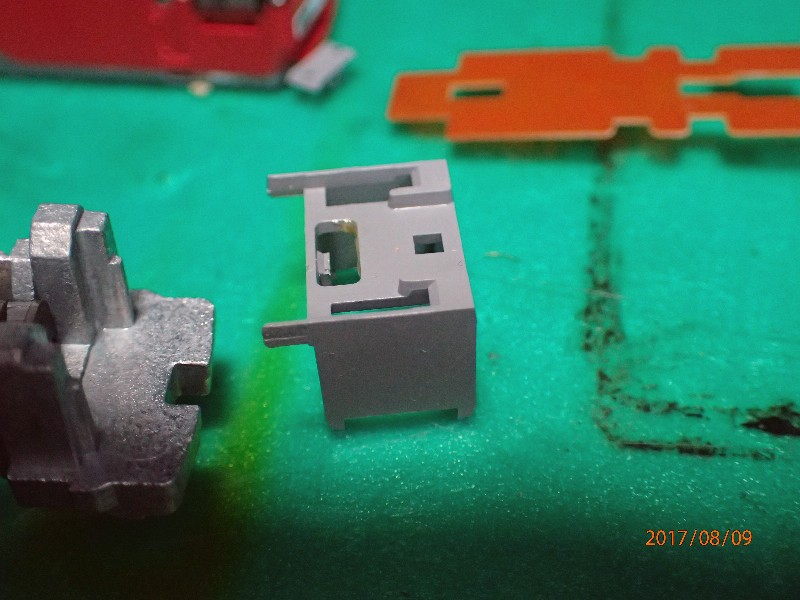

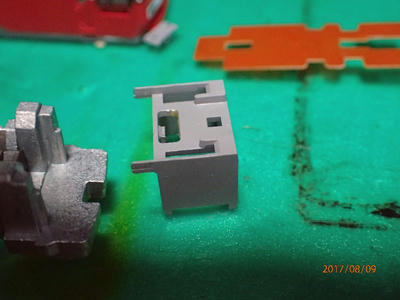

外れた台車の窓の部分。
EH500の台車を外すのには、力技は厳禁(きっと壊れますよ)。

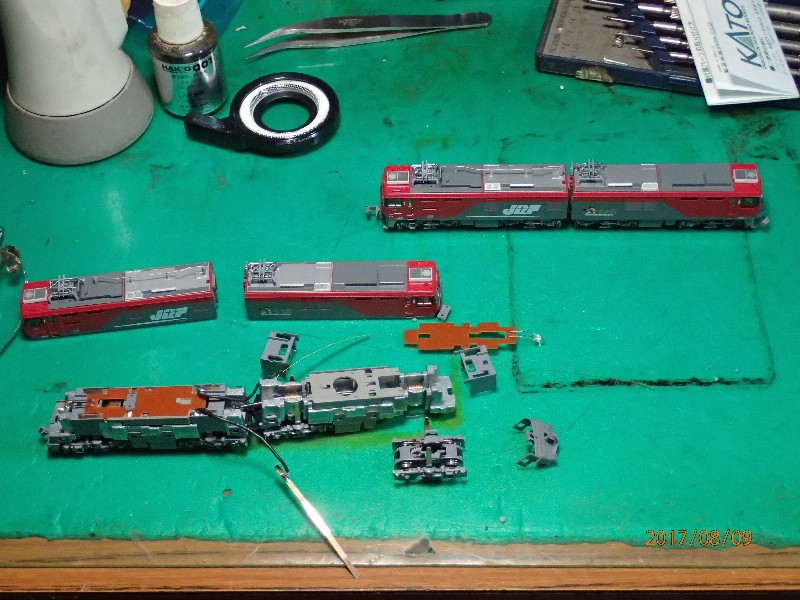

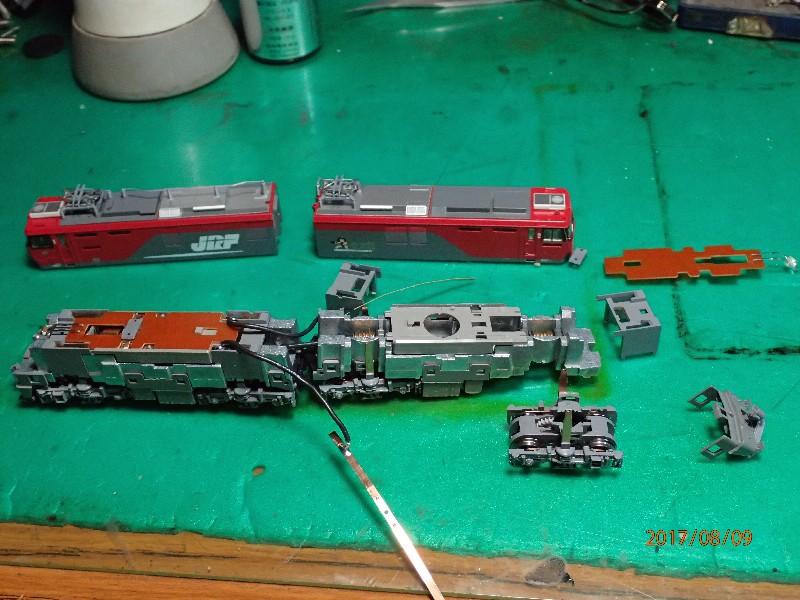

台車の外れた全体写真。
可也疲れたので、本日の作業は此れでお終い。
でも嬉しーー。そんな訳で昨夜は飲み過ぎたのです。
で・・・・・・・・(大汗)。
飲み終えた時点での写真。
台車外しに失敗して、大好きなEH500を壊したら・・・。
って思って、もう一台EH500を買ってしまったのはナイショです・・・・・・・・・。
