CATEGORY[レール関係。]
コメント[ 0 ] 2020年01月24日14:57
駅構内で列車の速度が落ちる。
単なる、オーバルコースの途中に、駅を設けた場合は起きません。

チョット凝って、駅の前後にポイントを設置すると起きるんですね。原因は簡単で、ポイント内の接点の接触不良(接触抵抗が大きいのです)。
分解して中身を見ると、コリャー仕方が無いや。と思わせる非常に小さな接触面積(更に接点を押し付けるスプリング効果も略ゼロ)。

2ヶ月位前に分解掃除、接点潤滑剤を塗った。
その時は正常に戻ったのですが・・・・・・・・・。

昨日辺りから、またもや不調の前兆(僅かだけれど減速する)。
此れを解決しないと、固定線路で景観を作るのは無理(景観の中からポイントを外すのは・・・)。

こう成ると、今使っているポイント全てを、もっと信頼の有る物に換えないと駄目ですね。

PECOのポイント。買って見ますか・・。

拍手[0回]

PR
CATEGORY[レール関係。]
コメント[ 0 ] 2019年12月16日11:13
2週間位前に、ポイントを増設しました。
その後、仕事の忙しさと、足を痛めたので、殆ど走らせていなかったのですね。

仕事はまあまあ一段落。
足の調子は今一なので、無理は出来ない。

そんな訳で、暫くぶりにNで遊ぶか・・・(笑)。
増設ポイント部を本格的に走らせるのは初めてかも?

ED75に2軸貨車を21両(1両は車掌車)引かせて出発。
無事に通過するのだけれど、一瞬車体が揺れる。

何周かしたら、機関車の脱線。
オイオイ・・・。

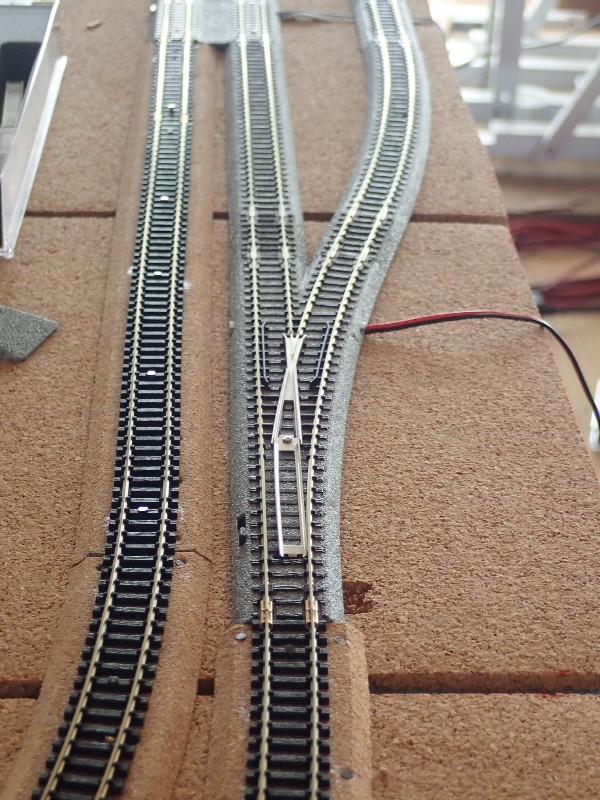

で、ジックリとポイントを眺めると・・。



遠目じゃ判りませんよね。

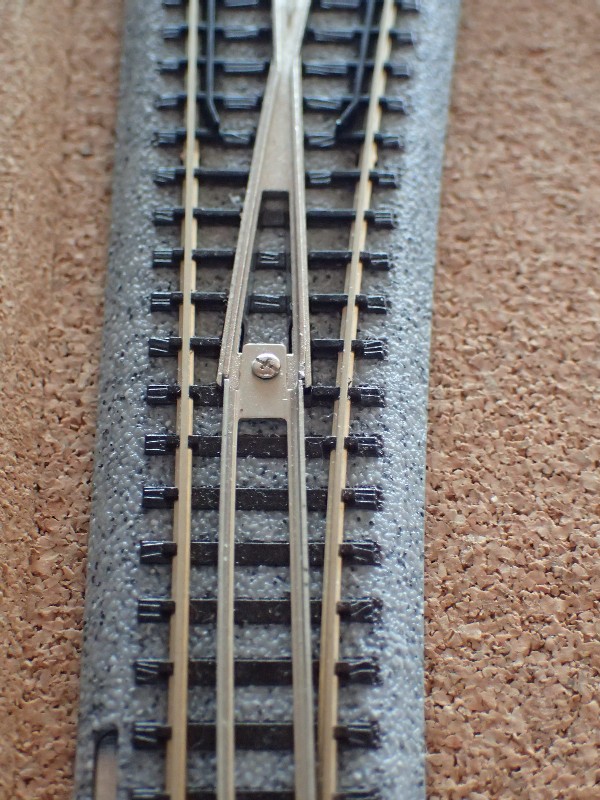

で、アップ。

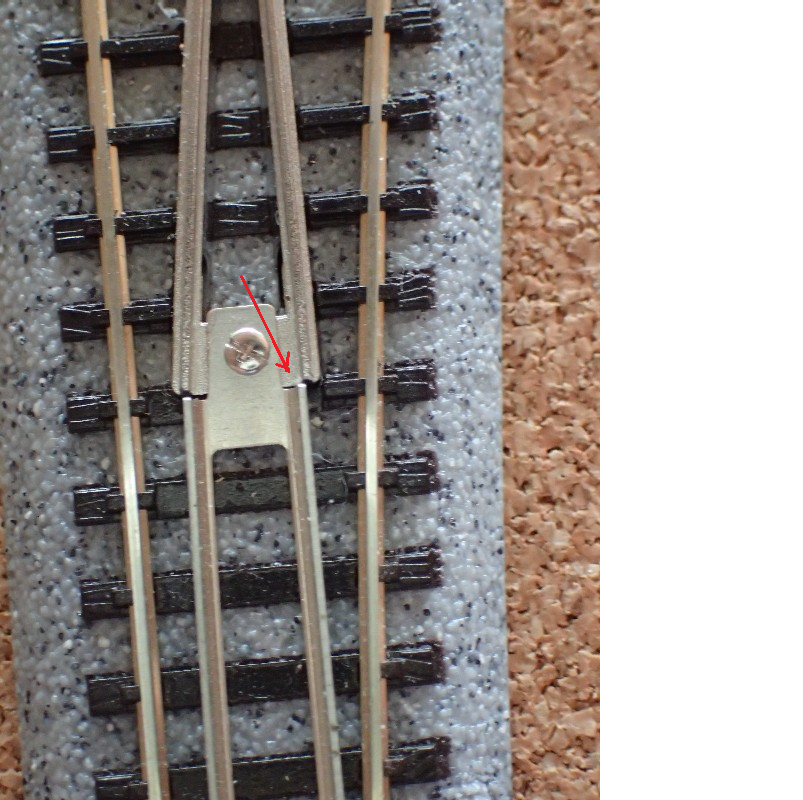

判りますか。赤矢印の部分。
上方左側から列車が来ます。
此処の段差に車輪のフランジが引っかかる。
此れじゃ、脱線しますよね。

そんな訳で、ラジペンで修正。



列車通過時の、車体の揺れは完全に解消。直線のレールを走っている様な感じに成りました。
KATOのポイント。今一かなー・・・・・・。




拍手[0回]

CATEGORY[レール関係。]
コメント[ 0 ] 2019年11月01日19:39
今日の午後は久しぶりにN三昧(笑)。

イヤ、正直な所、此処の所の忙しさは半端ではなく、入手した車輌の不良チェック程度の走行だけ。
仕事が一段落したので、脳みそのリフレッシュです。

1年以上走らせていないDE10を引っ張り出したり・・。

で、どうも・・・・・・(あ、DE10は好調ですよ)。
レールの場所で走行速度が微妙に違う。

最初はレールの汚れを疑ったんだけど(1年以上掃除をしていない、笑)、綿棒に汚れが全然付かないし、爪で擦ってみても汚れも違和感も無い。

速度の落ちる場所をよーく観察。
給電場所と車輌の間にポイントが有る。ポイントを何度も動かす。微妙に良く成る。
成る程ね・・・。

前々から感じてはいたのですが、ポイント内の電気接点。見た事が有りますか?

ホンの僅かな電流で、ポイントは切り替わります。要は動作時の力は極僅か。
その時に、シッカリとした接点を使ったら、フリクションでポイントは動かない。
接点同士を押し付ける力は無茶苦茶弱いし、接点面積も点接触。

此れでは電流を流せません。
結果、ポイントを通過した電流の電圧は下がります。
それでは、列車の速度が遅くなっても仕方が無い。

ポイント内の接点を使わないで、レールへ給電するには・・・・・・・・。

ピコン。リレーを使えば解決。
問題は速度によってポイントへ加わる電圧が違う。
リレーのコイルは、規定の電圧じゃないと動作しない。

また、楽しい脳みその運動が出来そうです。

拍手[0回]
