テールランプを後進時にも点灯させたい。
CATEGORY[Nゲージ]
コメント[ 0 ]
2017年07月21日11:01
最近は機関車に引かせた客車にぞっこん。
実際には無くっても好みの編成が出来るのでメチャ楽しい(センスは問われますけどね、大汗)。
前進時には点灯しているテールランプ。引込み線へ入れる時なんかの後進時、消灯します。
おかしいよね?
そんな訳で最後尾に連結されているオユ10を改造する事にしました。
最近は列車の編成をコロコロ変えているので、消灯SWは生かした侭にします。

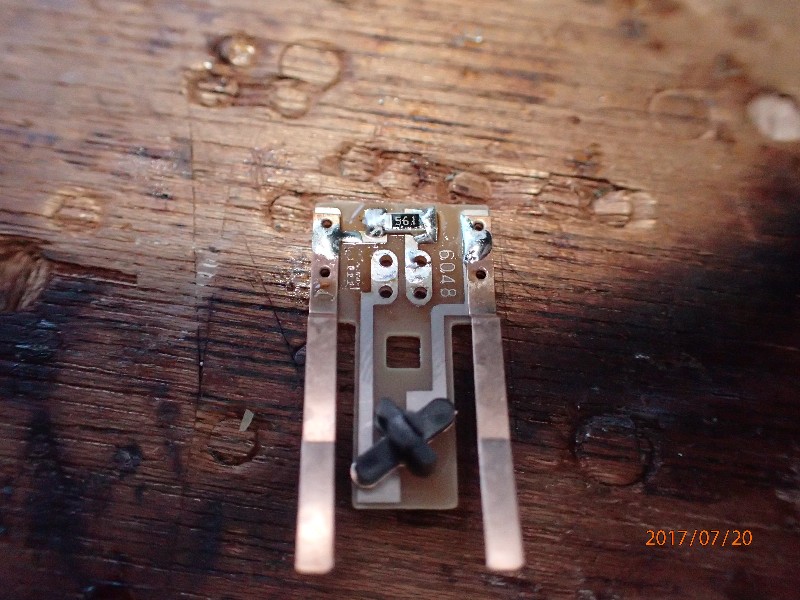

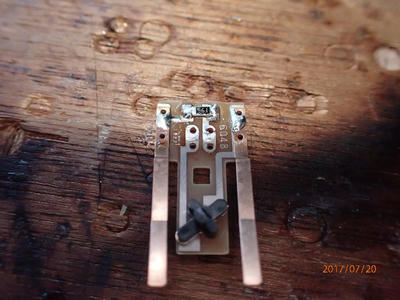

外したライトユニット。明る過ぎるのも気に成っていましたのでLEDも交換。
基盤からLEDを外します。

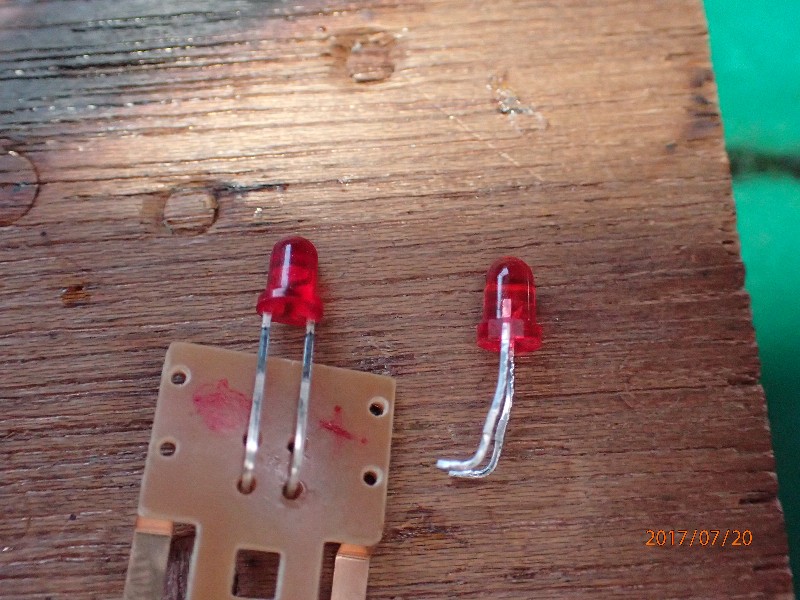

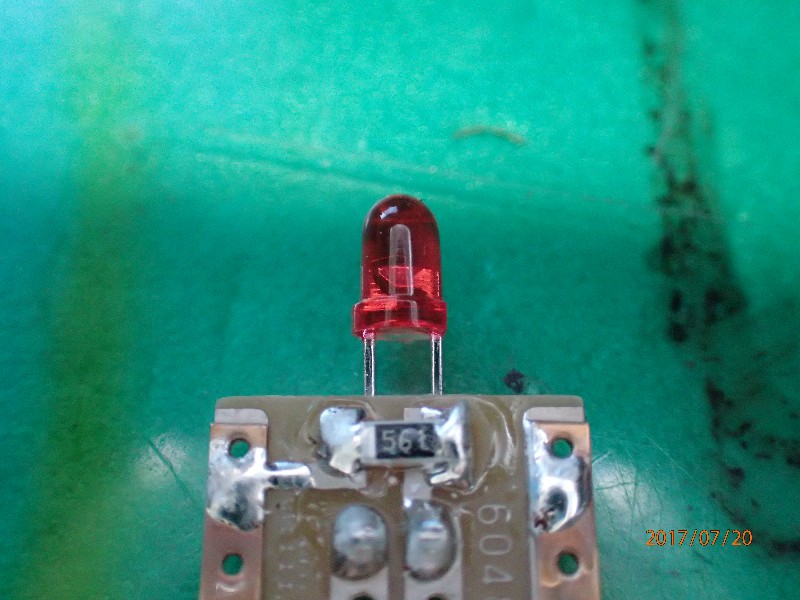

付いているのが新しいLED。僕が仕事に使う物であまり明るく有りません。
横のが外したLED。

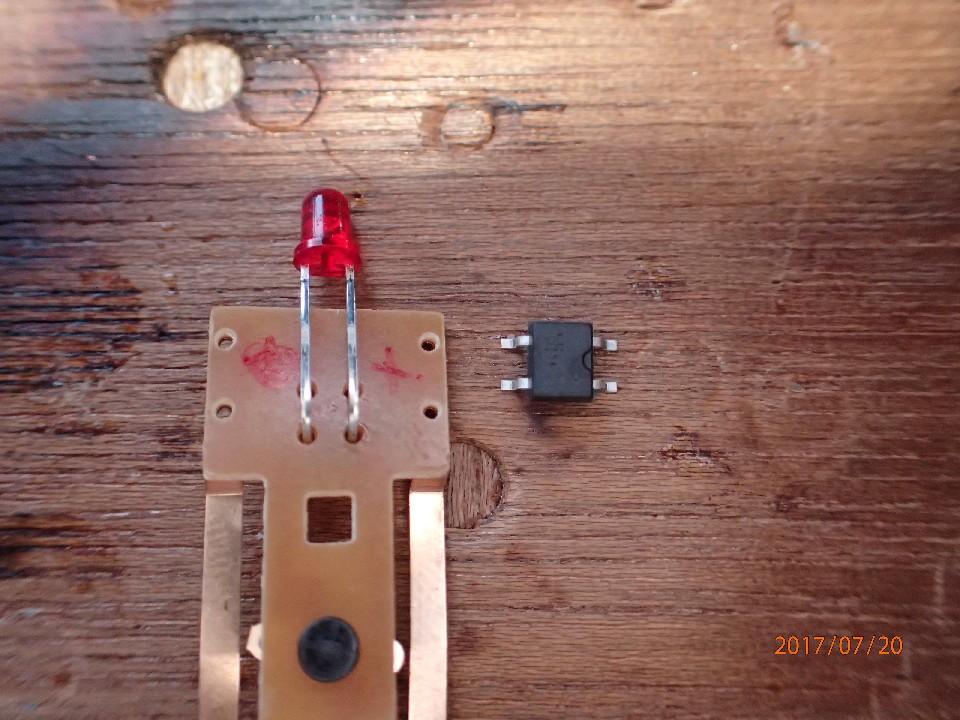

LEDは電球と違って極性が有るので、逆接続ですと点灯しないんですね。で、レールのどちらがプラスに成ってもLEDには正方向の電流が流れる様にするのにブリッジダイオードを使います。
四角い小さなパーツがそれ。
ライトユニットの中にダイオードを収めるスペースが無いので、グレーの蓋の外側に取り付ける事にしました。
車内に成るのですが、窓から見えない位置ですのでOKです。

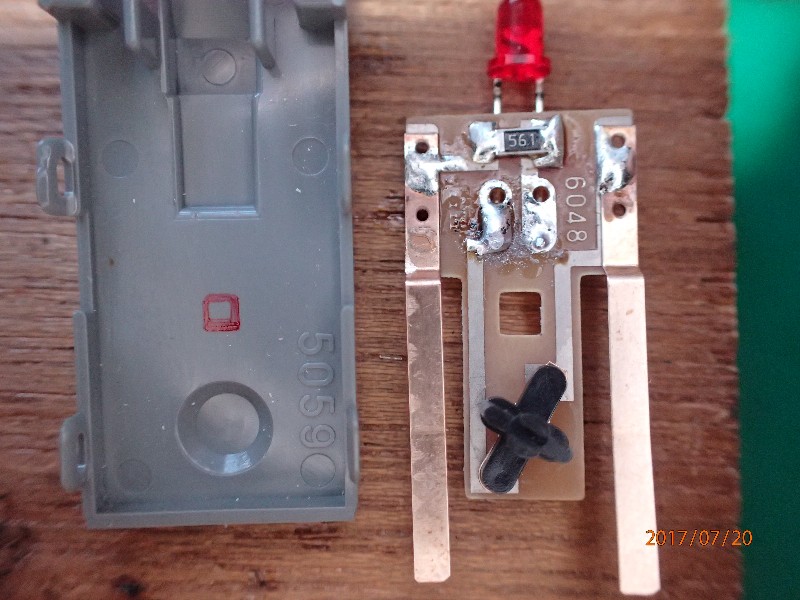

基盤の四角い穴を利用して配線を外に出しますから、穴と同じ位置に蓋にマーキング。

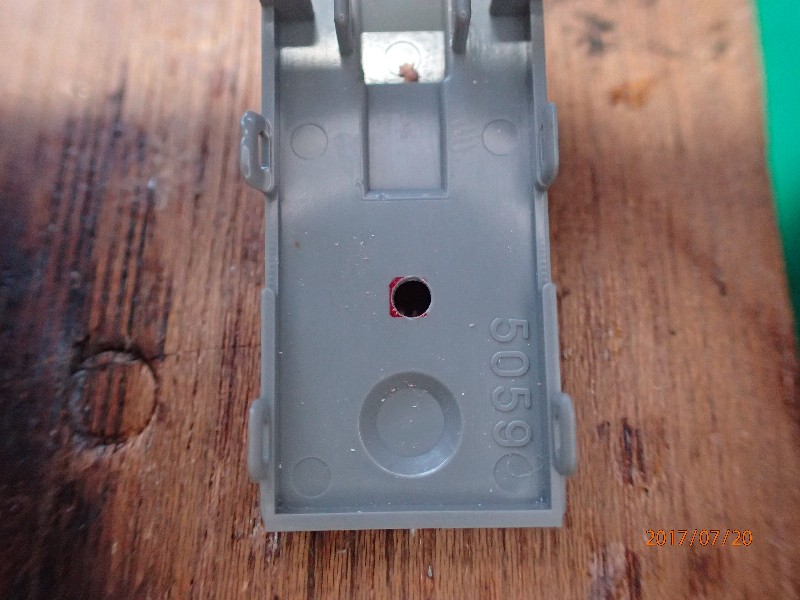

マーキングの位置に2mmの穴を開けます。

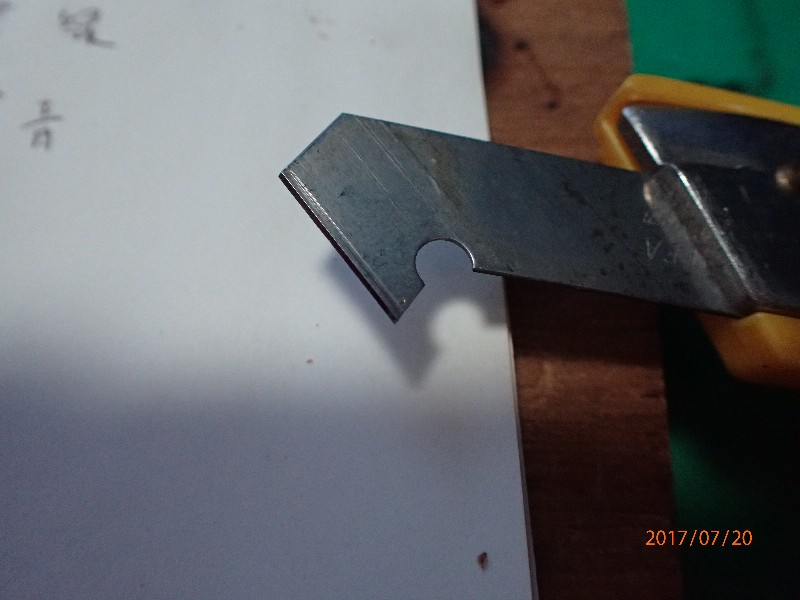

基盤をカットする工具。非常に使い易いです。

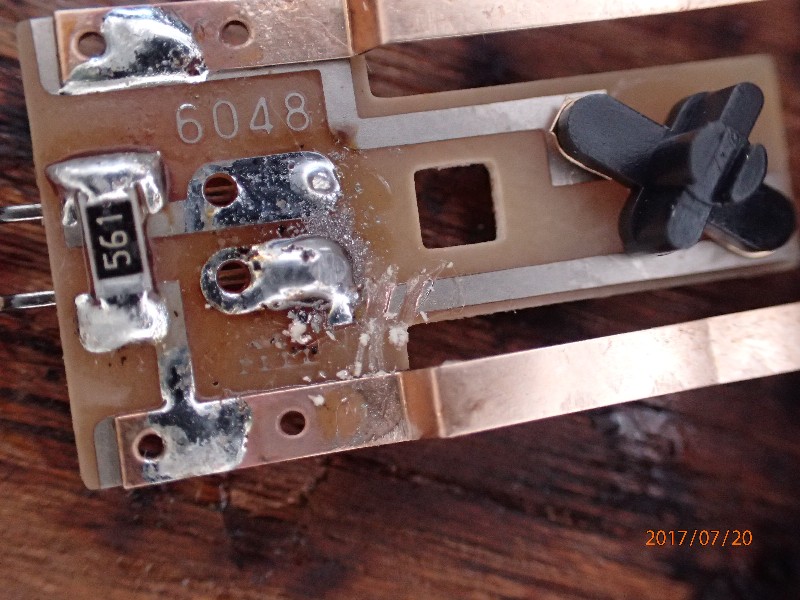

カットした部分。この様に二箇所カットしておけばショーとの心配が減ります。

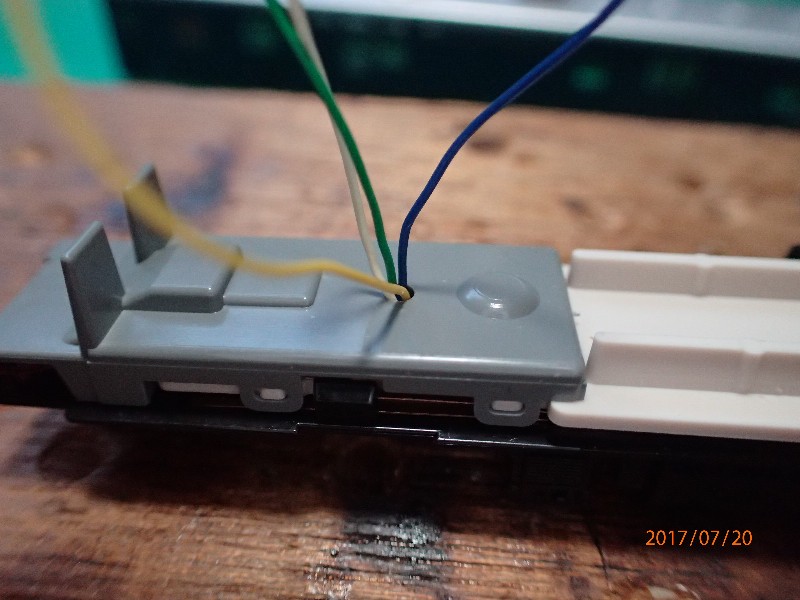

配線を所定の位置にハンダ付け。蓋をするとどの配線か判らなくなるので色分けしています。

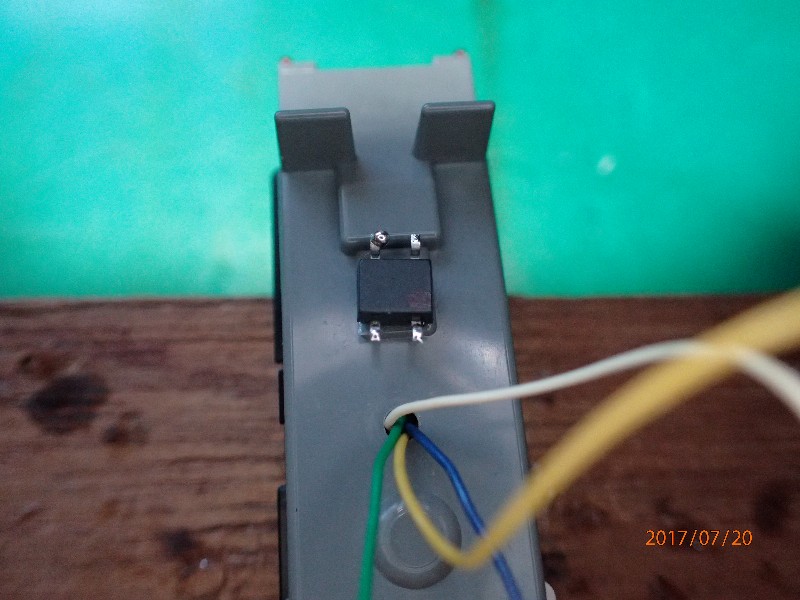

ダイオードは両面テープで取り付け。

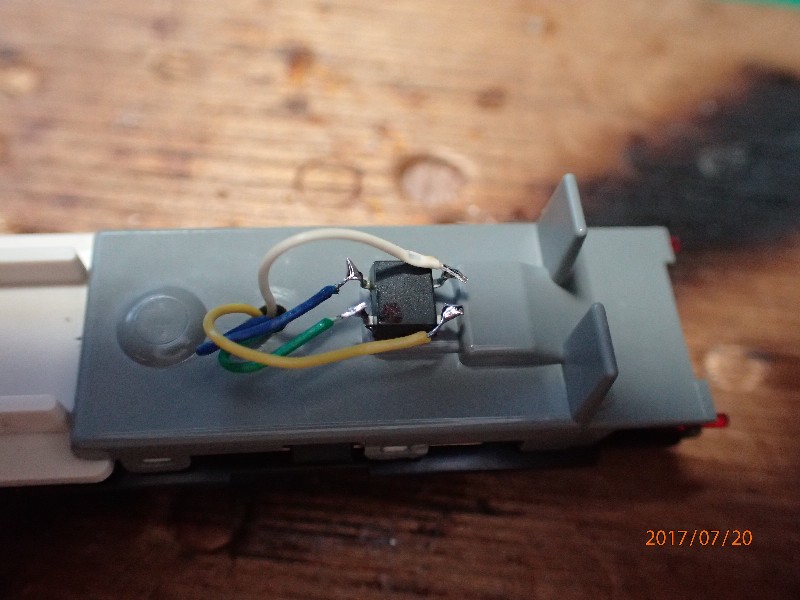

配線完了。後は元通りに組み立ててお終いです。
後進時にも点灯して若干暗くなり、僕好みの明るさです。
