仕事が片付いたら・・。って思っていたんだけど・・。

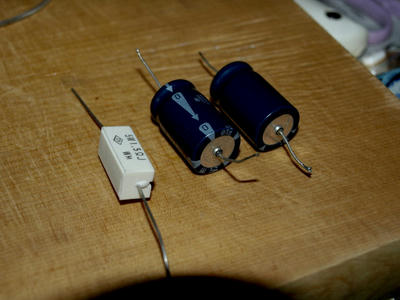

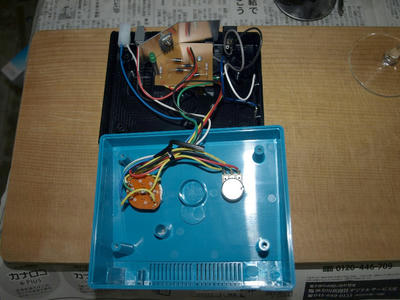

晩酌が終わりNゲージを走らせる時間。 今日はチョイ違ってパワーパックを外してしまった。 もう、見る迄もなくこんな回路だろーなー・・・・。 開けて見たら・・。 期待通りの回路構成。まああの値段で作るんだからしかたが無いよね。 逆に言うと単純な回路だから弄くれる（笑）。 で、ストックのパーツを調べたら・・。 シッカリとしたπ型のフィルターを作ってしまおう。本当なら抵抗の変わりにチョークを使いたいんだけど（ピッタリなチョークを持っている）、サイズ的にケースに収まらない。 外付けのチョークって考えたんだけどまあ行き過ぎかな。 その代わりの１,５Ωの抵抗器です（本当は１Ωを使いたかったんだけど５Wが手持ちに無くて・・）。 コンデンサーは２２００μ、２５V耐圧。 今夜は作業台の上を本職の物が占領しているので（残念）数日中に仕上げます。 アナログ人間の改造です。 個人的に・・。 パルス電源は嫌いです。まあ動くよねと言った範囲での物と思っています。 モーターをキッチリと（スムーズに）廻したいならアナログ制御。 メーカー製品のコストダウンを計った所に手を入れる。 こんな改造が大好きです。
